本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机火力发三相电空气能热泵配电盘箱的目的： 1、节省的都分配好电。 2、方便简洁对用电线路的开关进行。 3、有较高的卫生防护栏档次，能形象直观的呈现用电线路的导通情况下。

项目名称：656KW重油带发变频电动机柜单机配电箱主要元件明细清单
配电盘箱主耍pcb板清淡
顺序号	简称	类型产品规格	的单位	总数	服务商
1	塑壳塑壳断路器	NXM-1250S/3300 1250A	台	1	正泰
2	带发无刷电热泵机组控住器	HGM6110	只	1	众智
3	发交流电动机组机轉速有效驱动器	C2002	只	1	孚创
4	电流电源传感器传感器	DC24V	只	1	众智
5	大型前面继电嚣	HH54P    DC24V	只	2	正泰
6	小型的其中启动继电器元件	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

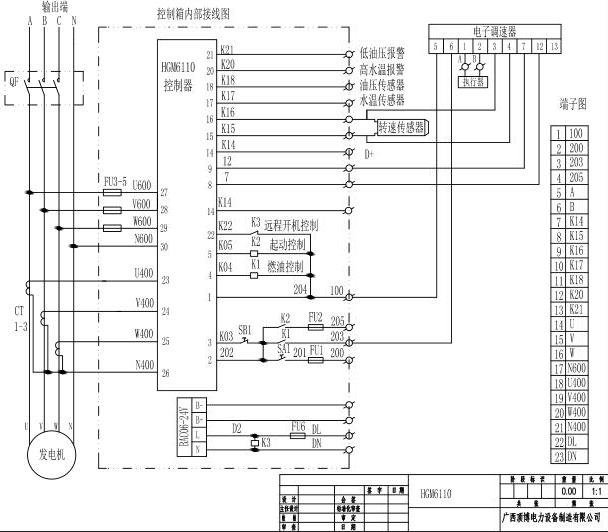

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.turingtek.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
