前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷真空泵变速器为机械设备制造分钟式变速器，其构建如下图一样一样。I号喷真空泵变速器核心由能够件、飞球、变速大弹簧、传动链组合而成的部分和操作组合而成的部分等组合而成。I号喷真空泵变速器的能够件为兼有60°。锥面的能够盘。在能够盘的后侧有7个沿径向的半环形凹坑。能够盘压紧在能够轴套上而各自并成合一，那么使用半圆键和拧紧螺母使其和喷真空泵的凸轮机构轴连接起来。

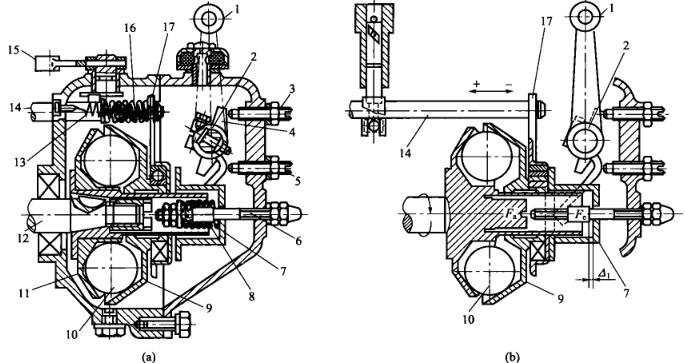

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  八个的直径为25.4mm的飞球放置控制安装盘的凹槽体内，随控制安装盘共同旋轉。飞球同左侧为与基准面成45°锥面的阻力盘，阻力盘滑套在控制安装轴套上。的工作时飞球的离心式力效用在阻力盘上，其轴径分力Fa.将使阻力盘沿轴径拖拽。披风在阻力盘.上的拖拽滚柱轴承和传动装置系统板也逐渐中可移动。传动装置系统板右上方套在泵油连接杆上，导致泵油连接杆也逐渐中可移动，导致变换泵油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
